>>Configuración del Modelo

En Rhino puede crear modelos en escala natural utilizando medidas precisas. Puede que necesite cambiar el entorno del modelo, dependiendo del modelo que esté creando; la opción por defecto puede que no le sea siempre útil.

Para cambiar las opciones:
1. En el menú Tools, haga clic en Options. Le aparecerá el cuadro de diálogo con las opciones de Rhino.
2. Seleccione Modeling Aids.
Las Ayudas de Modelado (Modeling Aids) le permitirán controlar el ortho, object snap (referencia a objetos), snap, y otras opciones.
3. Cambie las opciones de Ortho para limitar el cursor a 30 grados.

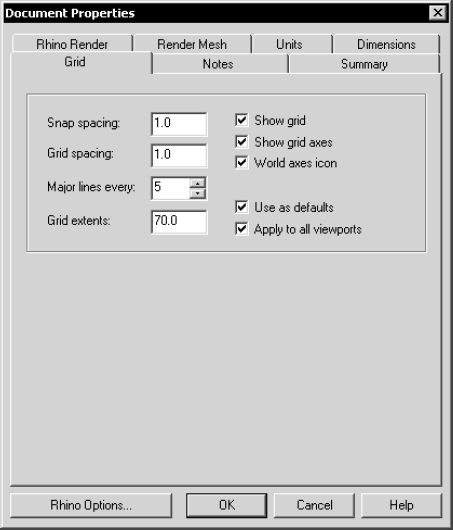

4. Seleccione la opción de Grid.
Puede cambiar la apariencia del entorno del modelo modificando los elementos de la rejilla (grid). Es posible cambiar el tamaño, la frecuencia del grosor de las líneas y el número de los elementos. El cuadro de diálogo de Grid le permitirá configurar el modelo según sus necesidades.

5. Cambie el espacio del Snap a .25.
6. Cambie el grosor de las líneas (Thick line) a 4.
7. Cambie el tamaño de la rejilla (Grid Extents) a 10.
8. Pulse OK.
9. Dibuje algunas líneas y curvas más con el Snap y Ortho activados. Observe que su cursor ahora se mueve entre las intersecciones de la rejilla (grid) y que el ortho está limitado a 30 grados.





10. Intente dibujar el siguiente objeto con el snap y ortho activados.
11. En el menú de Tools, haga clic en Options.
12. En el cuadro de diálogo de ayudas de modelado Modeling Aids, cambie el Ortho con restricción de 90 grados.
